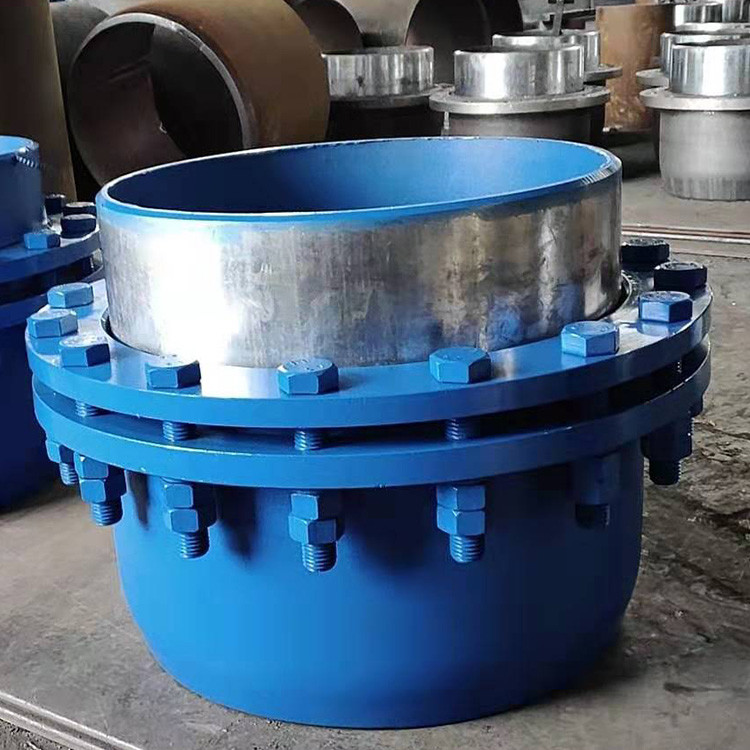

旋轉補償器的結構主要有旋轉管,減摩定心軸承、密封壓蓋、密封座、壓緊螺栓、密封材料、大小頭等構件組成。旋轉式補償器的密封有兩部分組成即環向密封、端面密封。密封材料的性能是密封效果的重要因素。環向密封是通過密封壓蓋壓緊密封材料,使密封材料與旋轉管、密封座緊密結合實現密封的,旋轉式補償器使用中萬一發生小泄漏,可擰緊壓緊螺栓實現帶壓補漏。由于密封材料的熱膨脹系數比鋼材略高,所以在熱態操作工況下密封性好。端面密封有自密封的功能,介質壓力越高密封性越好。在中高壓蒸汽中它起到關鍵密封的作用,在低壓蒸汽、熱水中可以考慮取消,由減摩定心軸承代替。端面密封承受的盲板力、摩擦系數是旋轉式補償器自身扭矩的重要因素,因此端面密封不但要有足夠的強度,而且摩擦系數還應控制在0.1以下。
旋轉式補償器非常適用于蒸汽和熱水管道,其優點是:
(1)密封性非常好,可靠。
(2)補償量非常大,可達1.2m。
(3)容易布置,安裝方便。
(4)占據空間小,美觀。
(5)長期運行不需維護。
(6)不產生盲板力,特別適用于大口徑管道。
(7)具有自密封結構的旋轉式補償器,特別適用于高溫高壓的蒸汽管道。
(8)供貨周期短。
(9)管道壓降小,運行成本低。
(10)節約工程投資,經濟效益顯著。
