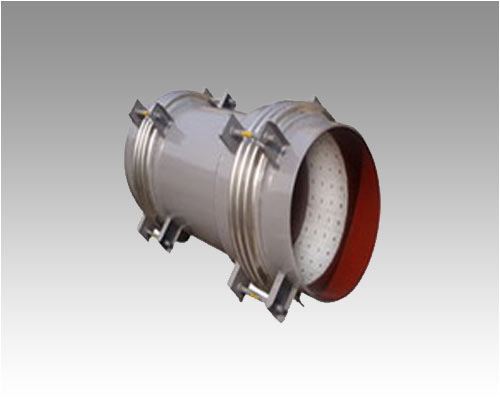

橫向小拉桿波紋管膨脹節

小拉桿橫向型補償器習慣上也叫膨脹節,或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。小拉桿橫向型補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形,以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化,或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。

全國24小時銷售熱線:0371-64031268

補償器習慣上也叫膨脹節,或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形,以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化,或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。
補償器也稱伸縮器、膨脹節、波紋補償器。補償器分為:波紋補償器、套筒補償器、旋轉補償器、方形自然補償器等幾大類型,其中以波紋補償器較為常用,主要為保障管道安全運行,具有以下作用:
1.補償吸收管道軸向、橫向、角向熱變形。
2.波紋補償器伸縮量,方便閥門管道的安裝與拆卸。
3.吸收設備振動,減少設備振動對管道的影響。
4.吸收地震、地陷對管道的變形量。

一、膨脹節的壓力范圍:各類膨脹節的壓力是t=20℃時的設計壓力Pd(MPa),壓力范圍通常是從真空到4MPa,如有特殊超高壓力要求時,我們也可專門設計。每件產品出廠前,每道工序均進行100%的壓力試驗和其它要求的檢測,滿足標準要求后才能出廠。
二、膨脹節的溫度范圍:依據客戶的工況條件不同也可采用其它材料制造。當接管、內襯筒的材質為碳鋼時,膨脹節的工作溫度范圍為-20℃~420℃;當接管、內襯筒的材質為不銹鋼(同波紋管)時,產品的溫度范圍為-196~700℃。
三、膨脹節的選型本廠生產的系列膨脹節中,軸向型膨脹節用以吸收管線的軸向位移;橫向型膨脹節用以吸收垂直于膨脹節軸線的橫向位移;通用型及小拉桿橫向型可以吸收2-3個方向的位移;角向型膨脹節以兩個或三個配套使用,用以吸收單平面一個方向或多個方向的橫向變形;萬向角型膨脹節,同樣也是以2-3個配套使用,可以吸收在空間系統中的多方向的橫向位移。膨脹節具體選型時,必須考慮的主要因素:管道公稱直徑DN棗接口尺寸或法蘭標準及其連接尺寸。工作壓力P —應使P ≤Pd(設計壓力),并對波紋管進行應力評定。工作溫度T —考慮溫度修正系數,校核設計溫度。材料 —取決于介質性質及工作溫度。補償量 —注明要補償位移的方向和大。ㄝS向、橫向、角向)。壽命 —考慮使用年限或大修、更換周期。是否有承受壓力推力的構件 —膨脹節壓力推力約束機構,這可從約束型與無約束型中選取。

范圍用途:

產品廣泛應用于石油、化工、鋼鐵、冶金、機械、交通、運輸、船舶、碼頭、建筑、橡膠、造紙、紡織、電力熱網、制藥、醫療等行業。

安裝使用注意事項:
1、用戶使用時若不使用小拉桿,請在訂貨時注明!
2、用戶使用時若需要小拉桿,在安裝后務必將螺母松開并離天耳板(或撐板)一段距離(數值由由向補償量確定)!
3、若實際補償量大于樣本上的規定值(壽命≤1000次),產品在安裝后必須拆除小拉桿。

技術參數:

公稱通徑DN

壓力0.6Mpa

壓力1.0Mpa

壓力1.6Mpa

有效面積Acm²

焊接短管d×tmm

總長Lmm

總量KgF/H

軸向位移/軸向剛度mm/(N/mm)

橫向位移/橫向剛度mm/(N/mm)

軸向位移/軸向剛度mm/(N/mm)

橫向位移/橫向剛度mm/(N/mm)

軸向位移/軸向剛度mm/(N/mm)

橫向位移/橫向剛度mm/(N/mm)

100

320/210

96/8.0

28/252

86/9.6

26/302

78/12

154

08×4

1000

30

200/2.0

180/2.5

162/31

1500

36

306/0.98

27/1.1

248/1.3

2000

41

411/0.50

370/0.6

333/0.75

2500

47

125

33/170

83/18

31/204

78/21.6

29/245

75/25.9

180

33×4

1000

39

115/6.8

109/8.2

103/9.8

1500

43

198/3.5

188/4.2

178/5.0

2000

51

269/1.8

255/2.2

242/2.6

2500

62

150

32/290

65/21

30/348

61/25.2

27/417

58/30.2

299

59×4.5

1000

42

136/5.4

129/65

122/7.8

1500

53

107/2.4

197/2.9

186/3.5

2000

63

279/1.4

265/1.68

251/2.1

2500

74

200

48/326

72/47

43/391

68/56.4

40/469

65/70.5

531

19×6

1000

72

160/11

152/13.2

144/16.5

1500

89

250/5.0

273/6.0

225/7.5

2000

106

341/2.8

324/3.4

291/4.1

2500

123

250

46/400

127/20

43/480

114/25

38/576

108/30

774

73×8

1000

121

199/9.0

179/10.8

170/13.5

1500

150

271/5.0

257/6.0

231/7.5

2000

178

343/3.2

325/3.8

293/4.6

2500

206

300

59/336

134/25

56/403

127/30

50/483

121/36

1069

25×8

1500

146

213/11

202/13.2

192/15.8

2000

179

292/6.0

277/7.2

263/8.6

2500

213

372/6.0

353/4.6

335/5.4

3000

246

350

58/366

107/40

55/402

102/44

52/442

96/48

1263

77×8

1500

171

178/16

169/18

161/22

2000

2088

250/8.5

237/10

226/12

2500

245

322/5.3

306/6.9

290/9.6

3000

282

400

57/415

92/58

54/48

87/63

51/492

83/69

1612

26×8

1500

192

154/23

142/25

135/27

2000

235

215/12

204/13

196/15

2500

278

278/7.7

264/9

250/11

3000

321

450

55/415

81/80

52/456

77/88

49/484

73/96

1995

78×8

1500

218

135/32

128/35

122/38

2000

268

189/17

180/19

171/21

2500

319

243/11

230/12

218/13

3000

370

500

90/746

36/241

72/895

32/260

58/984

29/281

2625

29×10

1400

535

68/89

62/96

56/104

1700

581

102/42

92/45

83/49

2000

627

126/28

113/30

102/32

2200

658

166/18

149/19

134/21

2500

704

198/12

178/13

160/14

2800

750

600

94/820

42/208

85/886

38/224

75/948

34/242

3590

30×10

1500

648

71/102

64/110

58/118

1800

702

106/47

95/51

86/55

2200

775

135/30

121/32

111/35

2500

830

168/21

156/23

141/25

2800

884

199/14

183/15

168/17

3200

957
