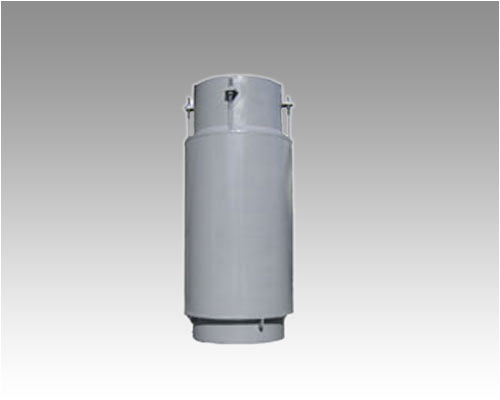

軸向外壓式波紋管膨脹節

補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。
一、膨脹節的壓力范圍：各類膨脹節的壓力是t=20℃時的設計壓力Pd（MPa）,壓力范圍通常是從真空到4MPa，如有特殊超高壓力要求時，我們也可專門設計。每件產品出廠前，每道工序均進行100%的壓力試驗和其它要求的檢測，滿足標準要求后才能出廠。
二、膨脹節的溫度范圍：依據客戶的工況條件不同也可采用其它材料制造。當接管、內襯筒的材質為碳鋼時，膨脹節的工作溫度范圍為-20℃～420℃；當接管、內襯筒的材質為不銹鋼（同波紋管）時，產品的溫度范圍為-196～700℃。
三、膨脹節的選型本廠生產的系列膨脹節中，軸向型膨脹節用以吸收管線的軸向位移；橫向型膨脹節用以吸收垂直于膨脹節軸線的橫向位移；通用型及小拉桿橫向型可以吸收2-3個方向的位移；角向型膨脹節以兩個或三個配套使用，用以吸收單平面一個方向或多個方向的橫向變形；萬向角型膨脹節，同樣也是以2-3個配套使用，可以吸收在空間系統中的多方向的橫向位移。膨脹節具體選型時，必須考慮的主要因素：管道公稱直徑DN棗接口尺寸或法蘭標準及其連接尺寸。工作壓力P —應使P ≤Pd（設計壓力），并對波紋管進行應力評定。工作溫度T —考慮溫度修正系數，校核設計溫度。材料 —取決于介質性質及工作溫度。補償量 —注明要補償位移的方向和大小（軸向、橫向、角向）。壽命 —考慮使用年限或大修、更換周期。是否有承受壓力推力的構件 —膨脹節壓力推力約束機構，這可從約束型與無約束型中選取。

范圍和用途：

軸向型外壓波紋補償器設計先進，結構合理，體積輕巧，裝卸方便，具有耐高、低溫，耐高壓，耐腐蝕，抗疲勞等特點。 系列產品廣泛應用于石油、化工、鋼鐵、冶金、機械、交通、運輸、船舶、碼頭、建筑、橡膠、造紙、紡織、電力熱網、制藥、醫療等行業。

軸向外壓波紋補償器的使用說明：
1.軸向外壓波紋補償器主要用于吸收管道的軸向位移，補償器受壓時波紋管受拉（壓）。
2.軸向外壓波紋補償器具有補償量大、保溫性能好、穩定性好，適用于管道架寧、地空和無溝敷設等各種敷設形式以及殘余介質可以以排除等優點；但由于相同公稱通徑下起有效面積大于相對應的其他軸向波紋補償器，所以對管路的內壓推力較大，固定支架須牢固可靠；
3.疏水口、排氣口的設置按用戶要求配裝。
軸向型波紋補償器對管系及管架設計的要求：
1.安裝軸向型補償器的管段,在管道的盲端,彎頭,變截面處,裝有截止閥或減壓閥的部們及側支管線進入主管線入口處,都要設置主固定管架.主固定管架要考慮波紋管靜壓推力及變形彈性力的作用。
2.在管段的兩個固定管架之間,僅能設置一個軸向型補償器。
