該補償器的問世,無疑是熱力管道補償器產品的一項突破性前進。它不僅為補償器的生產開拓了新的領域,更重要的是它不但解決管道內存在工作介質推力的致命弱點,同時也解決了旁通管式無推力補償器應力過于集中,介質阻力大弊端。在國內近期,生產出LTW高溫堵漏劑,它的耐溫30O——600℃,工作極限壓力是 10MPa。
鞏義市聯通管道廠是生產各類熱力管道補償器的廠家。近年來,在科研部門的大力協助支持下, 經過多次研制和實驗,在生產XGG-A、XGG-B套管式伸縮補償器的基礎上,終于研制成功了TWB及ZTWB型直流介質無推力補償器,攻克了國內外而未決的介質直流通式無推力技術難關,填補了補償器產品的一項空白。
該補償器的問世,無疑是熱力管道補償器產品的一項突破性前進。它不僅為補償器的生產開拓了新的領域,更重要的是它不但解決管道內存在工作介質推力的致命弱點,同時也解決了旁通管式無推力補償器應力過于集中,介質阻力大弊端。在國內近期,生產出LTW高溫堵漏劑,它的耐溫30O——600℃,工作極限壓力是 10MPa。
鞏義市聯通管道廠將高溫堵漏劑應用在補償器上,將直流式無推力補償器,改制成注油式直流介質無推力補償器,解決了補償器長期工作,出現微小的滲漏問題。TWB型及ZTWB型系列注油式直流介質無推力補償器,可廣泛適用于化工、石油、熱電、冶 金,城市集中供熱采暖等管網中,地溝和高空架設的管道。同時,便于管路設計,便于安裝施工,且節省大批資金(僅固定支架一項費用節 60%以上)。 目前ZTWB及TWB型系列注油式直流介質無推力補償器,經用戶使用證明,其優越性已被初步證明,優越于其它同類產品。
該無推力補償器,是利用流體力學中的帕斯卡理論,在設計結構上巧妙的利用一個密環形汽室,這個汽室內分別有兩個環形受壓面,一個是固定的汽室內端面,另一個是密閉在汽室內的伸縮管肩部環形面,隨伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮管橫截面積相等,補償器工作時,在介質壓力的作用下,環形面上的壓力和伸縮管橫截面積的壓力是相等,而方向相反,因此兩壓力相互抵消。這樣一來,在設計支架中僅考慮補償器壓緊填料的摩擦力,對固定支架的推力計算中,就不再計算由工作介質壓力,而引起的對固定支架的推力。因此固定支架屬減載式支架,可節省大量支架材料,也節省人力和財力。

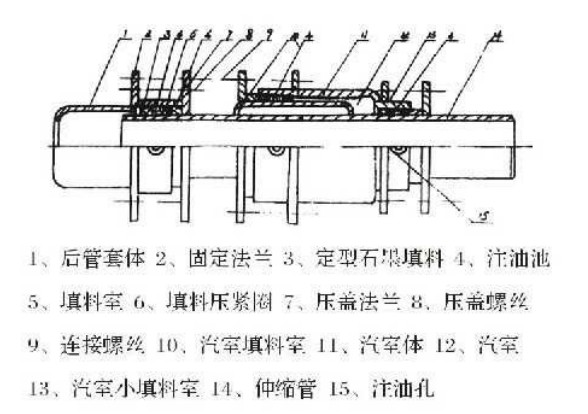

主要技術參數及示意圖
(1)管道公稱直徑范圍 DN25—1000mm
(2)適用公稱壓力范圍 PN≤2.5MPa
(3)適用工作溫度 t≤350℃
(4)伸縮量
(5)補償器的選擇:選擇補償器時,應以公稱直徑DN為準,設計管道外徑應與參數表內外徑相同,允許誤差≤3mm。選擇補償器應按下列示例注明型號。
安裝要求:
(1)與補償器兩端相焊接的管段壁厚≥6mm時,必須進行坡口處理,焊后按要求進行水壓檢漏試 驗。
(2)滑動支架和固定支架根據設計安裝,使用ZTWB型,除不計算介質工作壓力的推力外,其余相 同。為確保管道無側向位移,而沿軸向伸縮,補償器兩端一般應安裝導向滑動支架,在管道轉彎處,必須安裝固定支架。
(3)補償器的保溫防護結構均與管道同路,但對伸縮管伸縮部分,不可產生約束力。
(4)本補償器在各種環境氣溫下,均可按最大安裝長度LMax進行安裝,不需予以拉伸或壓縮。
技術參數:
公稱直徑 |
芯管內徑 |
法蘭外徑
D3 |
填料室內徑 |
補償量
△L max |
安裝長度 |
填料長度 |
最大摩擦力 |
|
50
|
47
|
55
|
160
|
71
|
200
|
1305
|
150
|
8281
|
65
|
62
|
71
|
190
|
87
|
200
|
1305
|
150
|
10640
|
70
|
65
|
74
|
200
|
90
|
200
|
1305
|
150
|
11091
|
80
|
78
|
87
|
220
|
103
|
200
|
1305
|
150
|
12866
|
100
|
96
|
106
|
250
|
122
|
250
|
1605
|
180
|
18810
|
125
|
121
|
131
|
280
|
147
|
250
|
1605
|
180
|
23247
|
150
|
146
|
157
|
320
|
173
|
250
|
1605
|
180
|
27861
|
200
|
204
|
217
|
406
|
237
|
250
|
1605
|
180
|
38508
|
250
|
251
|
270
|
480
|
290
|
300
|
1910
|
210
|
55899
|
300
|
301
|
322
|
556
|
348
|
300
|
1910
|
210
|
66665
|
350
|
351
|
373
|
640
|
399
|
300
|
2010
|
210
|
77224
|
400
|
402
|
426
|
716
|
452
|
350
|
2310
|
230
|
95689
|
450
|
450
|
478
|
790
|
504
|
350
|
2310
|
230
|
94450
|
500
|
501
|
528
|
880
|
554
|
400
|
2600
|
250
|
113232
|
600
|
602
|
630
|
1030
|
656
|
400
|
2600
|
250
|
135016
|
700
|
692
|
720
|
1200
|
746
|
400
|
2600
|
250
|
155290
|
800
|
792
|
820
|
1340
|
852
|
450
|
2950
|
290
|
209155
|
900
|
888
|
920
|
1500
|
952
|
450
|
2950
|
290
|
230174
|
1000
|
984
|
1020
|
1640
|
1052
|
450
|
2950
|
290
|
255193
|
1200
|
1204
|
1240
|
1874
|
1274
|
450
|
290
|
269270
|
|
注:當工作壓力不是1.6MPa時,其摩擦力P1= Pc/1.6×PN |
