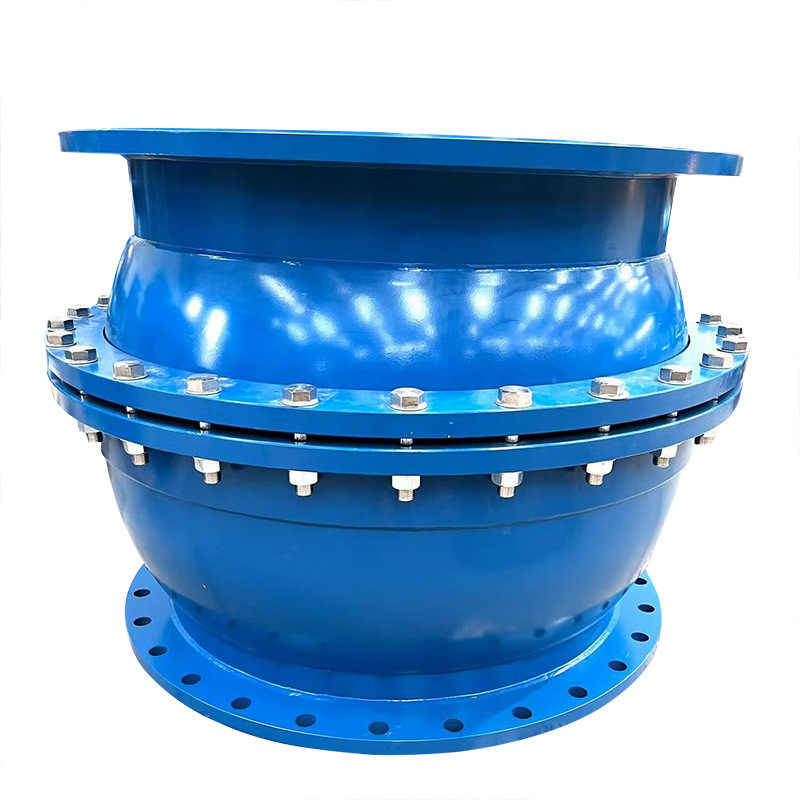

球形補償器又叫球形接頭，主要用于管道拐彎處，依靠球體的角位移來吸收或補償管道一個或多個方向上的橫向位移，具有補償量大，流體阻力和變形應力小，無盲板力，對固定管架的作用力小等優點。球形補償器有兩個球形接頭組成，球形接頭主要有左器體，右器體，球體和密封環四部分組成，以球體與器體的中心線為軸,在夕角的圓錐體范圍內,球體可任意折屈,折屈角e是球補的一項重要技術指標,折屈角大,球補的補償能力亦大。密封環是球補器的重要零件,要求能耐溫、耐壓、耐磨,有足夠的強度和潤滑性,使用壽命長,密封性能良好。

球形補償器的工作原理 球形補償器通過使用補償器的可移動球形部分的角部來補償管的熱變形，這允許管在一定范圍內相對于彼此旋轉，使得兩個直管可能不在一條直線。球形補償器作為一種新型補償器，球形補償器也應用于熱力管道中。熱伸長量通過球體回轉中心的隨機彎轉來吸收。
