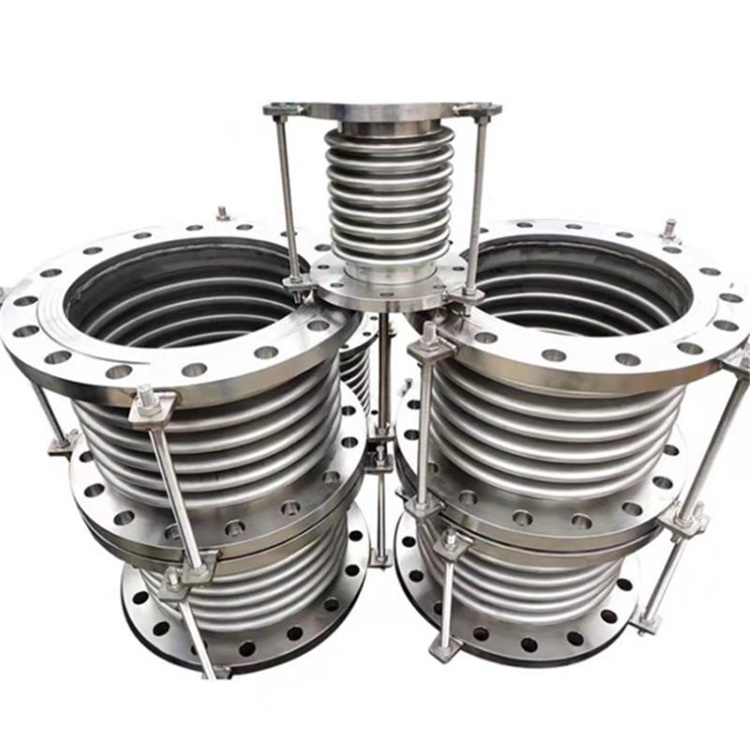

大拉桿波紋補償器(也稱為復合拉桿)是由兩個相同的波紋管和端管、端板和拉桿組成的柔性部件。管道的單平面或多平面水平位移可通過波紋管的角偏轉吸收。四個長拉桿可以承受壓力、推力和其他額外的外力。拉桿兩端的螺栓出廠前已調整間距,安裝前大拉桿松動。補償器工作變形后,大拉桿可以限制變形,保護波紋管。安裝前,大拉桿補償器通常沿?zé)崤蛎浀南喾捶较蚶鋮s1/2,以獲得更大的工作補償能力。因此,在冷態下,補償器處于負變形狀態。管道加熱伸長后,波紋管依賴于靈活性和水平變形。
大拉桿補償器的特點和優勢
1.補償量大,無內壓作用力,支架推力小
2.無泄漏
3.低成本大拉桿補償器的價格一般只有同徑鋼管的3~4倍
同時,由于補償器固定支架作用力小,固定支架的設計布局相對簡單,成本也可以降低。
