旋轉補償器在架空管線中的作用。供熱管道安裝投入運行后，應采取措施補償管道的熱伸長，因?yàn)楣艿�，�?yīng)采取措施補償管道的熱延伸。補償方式主要有以下幾種:自然補償、套管補償器、波紋管補償器、方形或球形補償器等。主要討論目前常用的套管補償器與新型無推力旋轉補償器在工程成本和運行安全方面的比較。下面共享旋轉補償器。

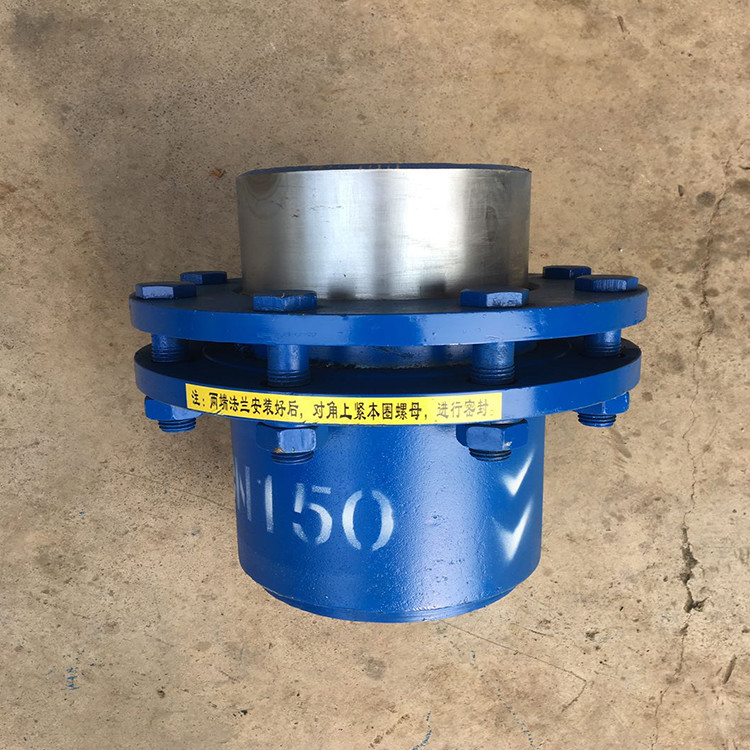

旋轉補償器介紹:是一種適合直線鋪設管道的補償器，用于補償固定支架之間管道的熱伸長。
對于采用旋轉式補償器的管道，固定支架所受到的推力，是由下列幾方面產生的。
（1）由于滑動支架上摩擦力而產生的水平推力Pg·m
Pg·m=μqL
式中q－計算管段單位長度的重量，本文?準529×7巖棉保溫，充水
q＝367.92×9.8N·m；
μ－摩擦系數，鋼與鋼μ＝0.3，鋼與聚四氟板μ＝0.1；
L－計算管段長度，m；
（2） 由于旋轉補償器摩擦力而產生的推力；
（3）由于不平衡內壓力而產生的水平推力，例如在固定支架的兩端設置套筒補償器，但管徑不同，或者在固定支架的兩端管段的一端設置閥門、堵塞板、彎頭，在另一端設置套筒補償器的配管進行水壓試驗和運轉時，配管的不平衡軸向力
